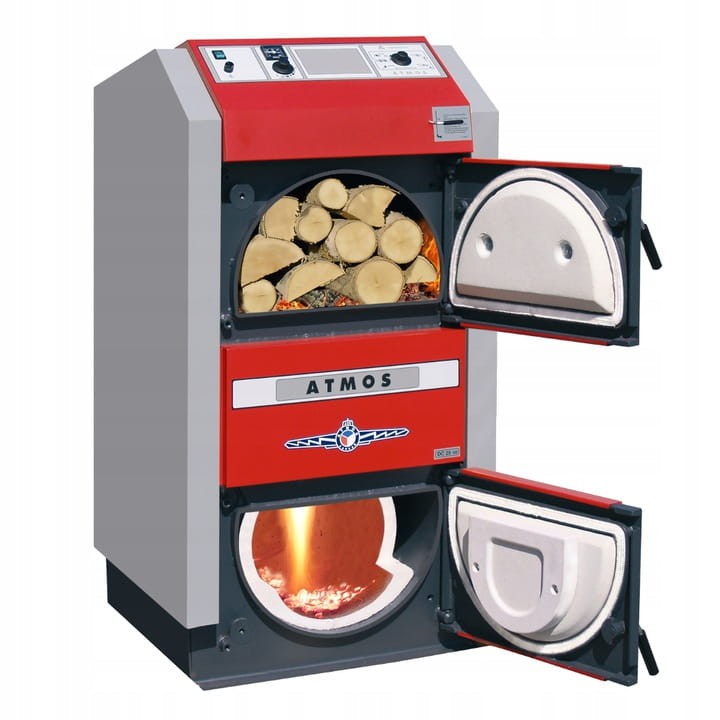

ATMOS Kocioł Gazujący DC 15GS 15kW EcoDesign
Opis
Kotły są skonstruowane w celu spalania drewna wykorzystując zasadę generatorowego zgazowania z wykorzystaniem wentylatora wyciągowego, który wysysa spaliny z kotła, lub wgania powietrze do wnętrza kotła. Korpus kotła wykonany jest z blachy o grubości 3-8 mm. Składa się z komory na paliwo, która w dolej części wyposażona jest w ceramiczną kształtkę z podłużnym otworem zapewniającym przepływ spalin i gazów. Komora dopalania jest również wyposażona w kształtki ceramiczne. W tylnej części kotła znajduje się kanał spalinowy, w górnej części wyposażony w zawór do rozpalania. Górna część kanału spalinowego podłączona jest poprzez wylot do przewodu kominowego.
Zalety kotłów gazujących na drewno ATMOS
- Możliwość spalania dużych kawałków drewna
- Duży zasobnik na opał – długi czas spalania
- Wysoka wydajność od 81 do 92 % w zależności od typu – powietrze pierwotne i wtórne jest wstępnie ogrzewane do wysokiej temperatury
- Ekologiczne spalanie – kocioł według ČSN EN 303-5 klasy 3, 4, 5, EKODESIGN 2015/1189
- Wentylator wyciągowy – bezpyłowe usuwanie popiołu, kotłownia bez dymu
- Pętla chłodząca przed przegrzaniem – bez ryzyka uszkodzenia kotła
- Automatyczne wyłączenie kotła po spaleniu opału – termostat spalinowy
- Wygodne usuwanie popiołu – duża ceramiczna komora spalania na popiół (w przypadku drewna usuwa się raz w tygodniu)
- Kocioł gazujące na drewno - typ DCxxGS
- Kocioł bez wymiennika rurowego – łatwiejsze czyszczenie
- Małe wymiary i niska masa
- Wysoka jakość
Środowisko
Odwrócone spalanie, wstępnie nagrzane powietrze do spalania i ceramiczna komora spalania umożliwiają praktycznie doskonałe spalanie z minimum szkodliwych emisji. Dzięki temu kotły spełniają limity wymagane dla przyznania znaku Wyrób przyjazny dla środowiska według dyrektywy Ministerstwa Ochrony Środowiska RCz. Kotły należą według ČSN EN 303-5 do klasy 3, 4, 5 (Ekodesign) dlatego jest na nie udzielana dotacja z Państwowego Funduszu Ochrony Środowiska.
INSTALACJA
Kotły ATMOS muszą być podłączone przez LADDOMAT 22, albo zawór termoregulacyjny ESBE, w celu osiągnięcia minimalnej temperatury wody powrotnej do kotła na poziomie 65 C°. Temperatura robocza kotła musi być utrzymywana na stałym poziomie 80 - 90 °C. Wszystkie kotły są dostarczane z wyposażeniem podstawowym z pętlą chłodzenia uniemożliwiającą przegrzanie. Zalecamy instalację z akumulacją i Laddomatem 21.
ŚWIADECTWA I CERTYFIKATY
Wszystkie kotły ATMOS posiadają odpowiednie certyfikaty dla poszczególnych krajów: SZÚ Brno, TÜV München - Niemcy, Litwa, Ukraina, Szwecja SP, Polska, Austria, Słowacja, Węgry, ČSN EN 303 - 5.
Rozwiązania techniczne są chronione patentami.
Schemat kotła ATMOS DC 20GS
- 1. Korpus kotła
- 2. Drzwiczki do napełniania
- 3. Drzwiczki popielnika
- 4. Wentylator wyciągowy (S)
- 5. Żaroodporna kształtka - dysza
- 6. Panel sterowania
- 7. Termostat bezpieczeństwa
- 8. Zawór regulacyjny,
- 9. Żaroodporna kształtka - w typie S - bok paleniska
- 10. Żaroodporna kształtka - w typie GS- L+P
- 11. Uszczelnienie - dysze
- 12. Żaroodporna kształtka - półksiężyc
- 13. Zawór do rozpalania
- 14. Żaroodporna kształtka - w typie GS
- 15. Wieczko do czyszczenia
- 16. Osłona
- 17. Cięgno zaworu do rozpalania
- 18. Termometr
- 19. Osłona paleniska
- 20. Wyłącznik
- 22. Regulator mocy - Honeywell FR124
- 23. Spirala chłodząca
- 24. Termostat wentylatora
- 25. Wypełnienie drzwiczek - Sibral
- 26, Uszczelnienie drzwiczek - sznur 18x18
- 27. Termostat spalin
SCHEMAT MONTAŻU KOTŁA Z BUFOREM
