Wkładka topikowa NH zwłoczna KOMBI NH00 gG 125A 690V 004182315 ETI

Wkładka topikowa NH zwłoczna KOMBI NH00 gG 125A 690V ETI

Wkładka topikowa NH zwłoczna KOMBI NH00 gG 125A 690V 004182315 ETI to przemysłowy bezpiecznik nożowy przeznaczony do ochrony instalacji elektroenergetycznych przed skutkami zwarć i przeciążeń. Wersja KOMBI wyposażona jest w podwójny wskaźnik zadziałania, co zapewnia bardzo dobrą widoczność stanu pracy wkładki zarówno w podstawach, jak i w rozłącznikach bezpiecznikowych. Produkt spełnia wymagania norm PN-93/E-06160 (gF), PN-IEC-269 oraz VDE 0636 i jest mocowany w podstawach bezpiecznikowych przy pomocy izolacyjnego uchwytu.

Najważniejsze cechy wkładki topikowej NH00 gG 125A 690V KOMBI

• charakterystyka gl/gg – ochrona instalacji elektroenergetycznych przed skutkami zwarć i przeciążeń,
• zwłoczna charakterystyka gg – idealna do ochrony przewodów i instalacji z prądami rozruchowymi,
• prąd znamionowy 125 a,
• napięcie znamionowe do 690 v ac,
• zwarciowa zdolność wyłączania 100 ka przy 690 v,
• rodzaj napięcia: ac,
• rodzaj wskaźnika zadziałania: wskaźnik kombinowany (podwójny),
• metalowe izolowane zaczepy (imgl): nie,
• producent i marka: eti polam,
• kod produktu: 130949,
• ean (gtin): 3838895906841.

Podwójny wskaźnik zadziałania – seria NH KOMBI

• wkładki nh kombi to nowa seria wkładek topikowych z podwójnym wskaźnikiem zadziałania,
• połączenie obu wskaźników oznacza, że czołowy wskaźnik oraz wskaźnik umieszczony na górnej pokrywie zadziałają jednocześnie w chwili przepalenia się wkładki,
• czerwone oczko umieszczone w centralnej części korpusu ceramicznego ułatwia kontrolę stanu wkładki z przodu,
• czerwona sprężysta blaszka na górnej pokrywie współpracuje z mikrołącznikiem nvs 5,
• mikrołącznik nvs 5 przeznaczony jest do zdalnej sygnalizacji zadziałania wkładki topikowej,
• wersja kombi zapewnia bardzo dobrą widoczność stanu pracy wkładki w podstawach bezpiecznikowych oraz w rozłącznikach bezpiecznikowych.

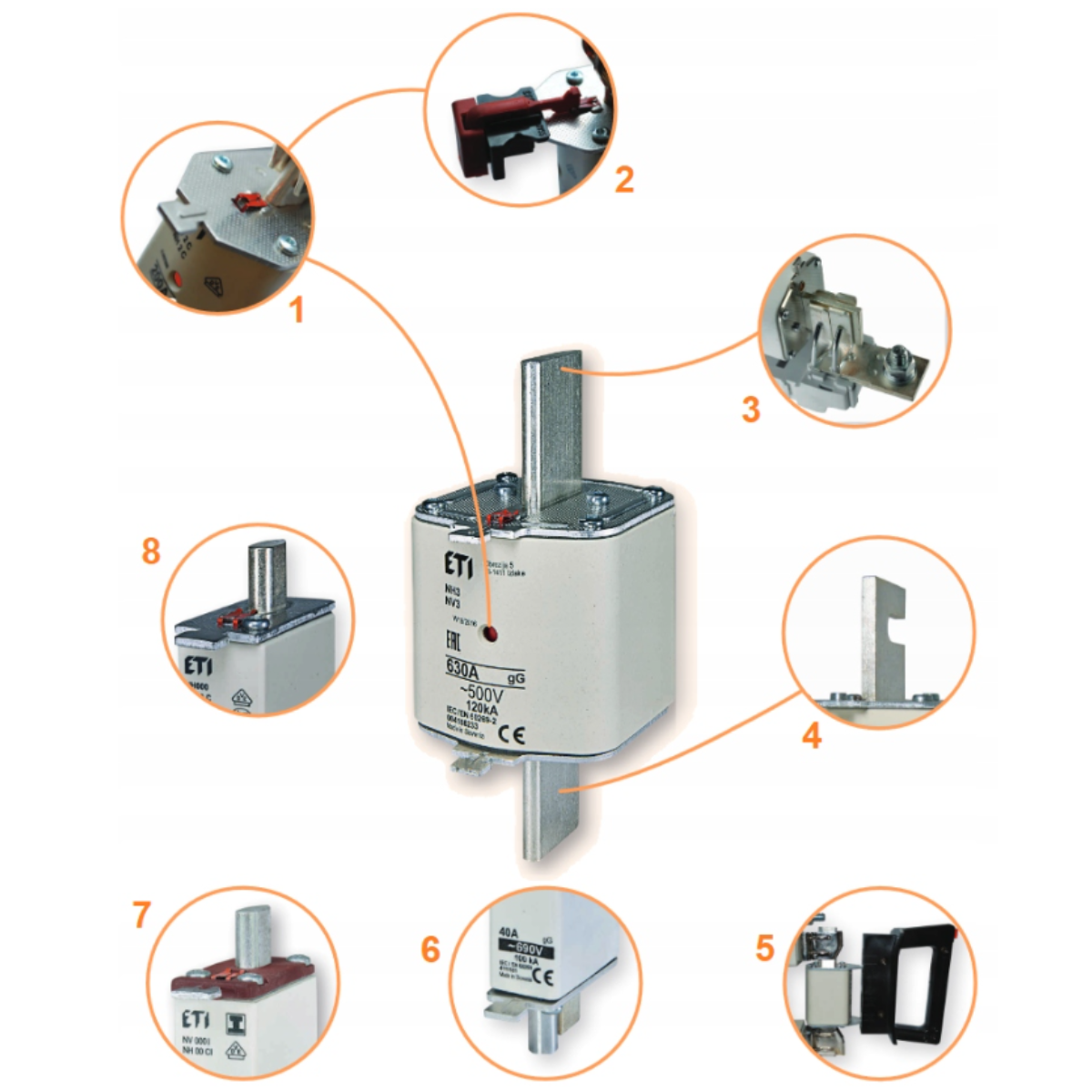

Budowa wkładek topikowych NH ETI

• korpus wkładki topikowej wykonany jest z pełnowartościowego steatytu, bardzo odpornego na obciążenia termiczne,
• pokrywy wykonane są z aluminium, co zapewnia trwałość i odporność na korozję,
• wewnątrz ceramicznego korpusu znajduje się element topikowy z miedzi, przymocowany do specjalnie przygotowanej wewnętrznej części styku nożowego,
• korpus jest ściśle wypełniony piaskiem kwarcowym o dokładnie dobranej granulacji, co gwarantuje wysoką zdolność wyłączania i stabilność parametrów elektrycznych,
• styki nożowe wykonane są z mosiądzu (lub miedzi w zależności od charakterystyki) i pokryte warstwą srebra dla lepszej przewodności i ochrony przed korozją,
• noże stykowe wkładki uformowane są w sposób ułatwiający montaż wkładki w podstawie bezpiecznikowej,
• wkładki topikowe wielkości 4 i 4a do podstaw bezpiecznikowych posiadają specjalną konstrukcję noży stykowych, aby zapewnić prawidłowy styk z zaciskami szczękowymi podstawy,
• dostępne są również wersje wkładek nh…g w wykonaniu górniczym, z pokrywami górną i dolną wykonanymi ze stali,
• w ofercie dostępne są także wkładki z izolowanymi zaczepami do zakładania i wyjmowania z podstawy oraz wkładki z wybijakiem do współpracy z rozłącznikami bezpiecznikowymi.

Akcesoria i współpraca z osprzętem

• wkładki topikowe przemysłowe mocowane są w podstawach bezpiecznikowych przy pomocy izolacyjnego uchwytu,
• uchwyt izolacyjny r 00-3 lub gpshe/ai służy do bezpiecznego wyjmowania i wkładania wkładek topikowych do podstawy bezpiecznikowej,
• wkładki topikowe z wybijakiem przeznaczone są do współpracy z rozłącznikami bezpiecznikowymi hvl i ltl wyposażonymi w mikrołączniki do zdalnej sygnalizacji zadziałania,
• zastosowanie bezpieczników z izolowanymi uchwytami dodatkowo chroni użytkownika przed kontaktem z częściami czynnymi będącymi pod napięciem.

Charakterystyki czasowo prądowe i zakres pracy

• wkładki topikowe nożowe przeznaczone są do ochrony instalacji elektroenergetycznych przed skutkami zwarć i przeciążeń,
• parametry elektryczne i gabaryty zewnętrzne są zgodne z normami pn-93/e-06160 (gf), pn-iec-269 oraz vde 0636,
• dla wkładek o napięciu znamionowym 400 v i 500 v zwarciowa zdolność wyłączania wynosi 115 ka lub 120 ka,
• dla napięcia znamionowego 690 v zwarciowa zdolność wyłączania wynosi 100 ka,
• wkładki o charakterystyce szybkiej gf przeznaczone są np. do linii elektroenergetycznych wiejskich, gdzie ze względu na rozproszoną zabudowę, małe przekroje przewodów, niskie moce zwarciowe transformatorów i małe prądy zwarciowe czas wyłączenia przez wkładkę zwłoczną może być długi,
• działanie wkładki topikowej zwłocznej przy małych przeciążeniach jest wolniejsze niż wkładki o charakterystyce szybkiej, natomiast w przypadku zwarcia jest bardzo szybkie,
• cykliczne badania wykazały, że charakterystyki wkładek są bardzo stabilne, a tolerancja może wynosić do 10%.

Zakres prądowy i napięciowy wkładek o charakterystyce gG

• wkładki topikowe o charakterystyce gg (zwłoczne) dostępne są w zakresie prądów znamionowych od 2 a do 630 a,
• zwarciowa zdolność wyłączania dla tej grupy wynosi 100 ka lub 120 ka,
• dostępne napięcia znamionowe: 400 v, 500 v i 690 v.

Ogólne dane techniczne serii wkładek topikowych

• napięcie znamionowe u: ~400 v, ~500 v, ~690 v, ~1000 v, ~1200 v, 50 hz,
• prąd znamionowy i (zakresy w zależności od typu): 2–1600 a, 2–500 a, 10–200 a,
• zwarciowa zdolność wyłączania u: 120 ka lub 100 ka, cosφ = 0,2,
• dostępne charakterystyki: gg/gl, gf, am, gtr, gb,
• klasa izolacji: c – vde 0110,
• warunki magazynowania: od -25˚c do +55˚c,
• zgodność z normami: pn-en 60269, vde 0636.
